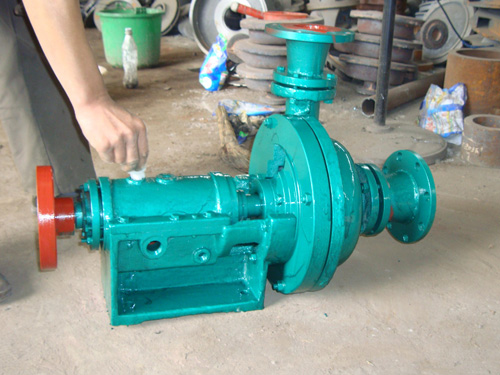

型单壳压滤机专用泵是我厂针对普通渣浆泵在使用过程中的泄漏、噪音大、效率低等缺点,综合应用杂质泵设计理论设计生产的新一代系列产品,该产品广泛应用于各类含有固体颗粒的杂质输送,特别适合玉洗煤、冶炼、铝厂等场合的压滤机入料,克服了普通渣浆泵压滤时的憋泵、漏料、效率低的缺点。
压滤机专用泵产品特点
1、节能
综合应用CAD、CFD、CAPP等技术设计,节能产品。
2、独特的组合密封设计
采用负压技术加副叶轮以及组合密封相结合,基本解决了高扬程渣浆泵容易泄漏的问题。
3、泵采用的材质的选择
泵过流件采用我厂新研发的渣浆泵专用耐磨合金1号材质,使用寿命长,大大减少了检修次数。
4、无过载设计
泵设计过程中应用了“无过载设计”理念,大流量时杨程低,小流量时杨程高的泵杨程曲线完全符合压滤机压滤时对渣浆泵的要求,选用适当电机后、可保证泵在全流量范围内工作电、机屋过载。
5、结构简单
泵结构简单,方便安装与维护保养。
三、型号意义
50-----出口直径(mm)
ZJMA-----压滤机入料泵
-450-----叶轮直径(mm)
四、 泵体结构
单壳压滤机入料结构图
1、叶轮 2、蜗壳 3、入口短管 4、出口短管 5、填料箱 6、副叶轮 7、拆卸环 8、联轴器 9、托架 10、底座
性能参数
型号
|
流量(m³/h)
|
扬程(m)
|
转速(r/min)
|
配套功率(KW)
|
50ZJMA-450
|
40
|
78
|
1480
|
30
|
50ZJMA-460
|
50
|
78
|
1480
|
37
|
65ZJMA-460
|
80
|
|
