6BS反循环砂石泵

一、概述

BS（W）型系列砂石泵是我厂本着质量、经济、实用的原则、开发研制的新型系列产品，具有结构合理，操作简单、维修方便、效率高等优点，主要应用于输送温度在60℃以下，重量浓度不大于65带有大颗粒或其它悬浮物的液体。BS（W）型砂石泵主要应用于各种大口径钻桩（井）施工中驱动循环介质钻头及排渣系统，同时也被广泛用于矿山、冶金、环保、渔业、农垦围填、河道清淤、国防工程、沙厂抽沙等领域、BS型砂石泵可串联使用，实施砂浆液体的远距离输送。

二、结构说明

BS型系列砂石泵有离心式（BS），离心涡流式（BSW）两种形式，BS泵体相对托架可多方向旋转，并由螺栓紧固于托架上。动力传动分为直接、间接型式，轴封也分为填料密封、橡胶圈密封、机械密封型三种，其泵体、叶轮、前后护板、轴套等部件的材料可以普通铸铁、球墨铸铁、碳钢、高铬合金耐磨铸铁等制造，客户根据经济工况情况来合理选购。

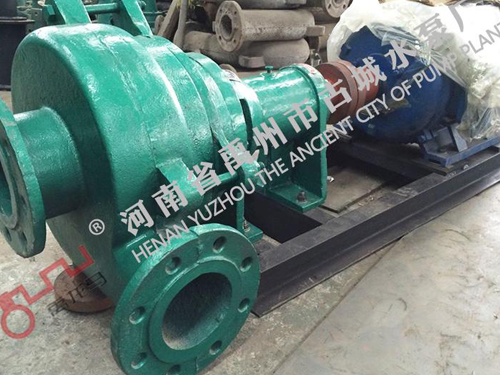

6BS型砂石泵组系原反循环砂石泵组的改进型产品，改进后的泵组主要有6BS砂泵、高压清水泵（砂石泵采用橡胶圈密封型、机械密封型时，可不采用高压清水泵），电动机、电控箱、通底座、3pnl（6PNL）泥浆砂石泵、闸阀、衬胶蝶阀及管线等组成。

三、钻桩（井）施工使用方法和注意事项

钻桩施工中主要使用6BS-30、6BSW-30两种规格砂石泵，使用时请按下列步骤执行。

1、正循环钻进

首先将衬胶蝶阀1关闭，蝶阀2打开，关闭闸阀按下3pnl泵启动按钮，3pnl泵工作，泥浆由泥浆池-3pnl泵-胶管-蝶阀2-砂石泵-水龙头-钻杆-钻头压入孔底，再经钻杆与孔壁环状间隙返上孔口，流回泥浆池，完成正循环。

2、反循环钻进

砂石泵启动前引水是由3pnl泥浆泵在正循环工况下完成的、将泥浆管线上各闸置于正循环工况下，按下3pnl泵启动按钮，此时注意观察安装在砂石泵上的压力表，待压力表读数逐渐下降至0Pa（或大于0Pa）时，按下砂石泵启动按钮（采用填料密封，同时，高压清水泵工作，向砂泵水封处注入清水），打开蝶阀1，关闭蝶阀2，观察砂石泵电动机达到额定转速后打开闸阀，随着闸阀启开，砂石泵吸入管上真空表读数逐渐下降至-93-100kpa（700-750MHG），此时砂石泵出口排浆正常，即进入正常运转。

以上操作过程，如不需要向孔内补浆时，可在启动砂石泵后，随时按下3pnl泥浆泵停止按钮。时3pnl泵停止工作。

使用时注意事项

1、3pnl泥浆泵放入泥浆池沉没使液面至泵窗口一半即可，泵下端吸水口至泥浆池底面距离不少于400mm。

2、施工时的泥浆池应有足够容量，在池中设置隔墙使泥浆池与沉淀池即隔开又相通，以利排渣与泥浆充分分离，保证泵吸入口通畅，延长3pnl泥浆泵使用寿命。

3、根据工地具体情况，使用填料水封时保证水封水压力大于砂石泵工作压力100kpa（1kg/cm²）不采用高压泵清水轴封时，可选择机械密封及橡胶密封。

4、当砂石泵启动困难，真空压力表显示真空度不足时，可选用如下操作方法。即在启动过程中，部分打开闸阀观察压力表，使砂石泵在一起压力下运转一定时间，待排量稳定后，再打开闸阀。

5、3pnl型泥浆泵使用前应检查泵叶轮与护板之间隙小于2mm以确保该泵排量满足要求。如果3pnl泵排量不足，必然造成砂石泵灌注启动困难或不能启动。

6、在使用该泵组进行反循环施工时，应注意泥浆比重控制在1.2以下和保证砂石泵吸入管线系统密封。

7、使用该泵组进行反循环钻进，应选择合理参数（如钻进速度给进均匀性、转速等）和钻头型式。

8、因为砂石泵排量大于3pnl泵排量，仅用3pnl泥浆泵进行补浆是不够的，应增设回流泥浆槽或使用6PNL泥浆泵补浆确保在反循环钻进时孔内水位高度。

四、维护、保养及常见故障排除方法

（一）启动与停车前后的检查；

1、启动前检查各连接部件螺栓是否紧固。

2、检查所有油标的油位是否在规定刻度范围内。

3、用手盘动转动轴，轴带动转子部件应均匀、无异声转动。

4、直联泵轴和电机轴应对中，并由3-6mm间隙，皮带传动时泵电轴应平行，并调整槽轮位置，使其与槽带垂直。

5、检查各电机旋转方向是否与泵的旋向一致。

6、各压力表及放气螺纹联接处应联接紧密，无漏气。

7、遇冰并发季节，停车后应打开闸阀及底阀放出存水，以免冻裂。

（二）运转时的检查：

1、注意轴承温度，温升一般不能超过65℃，高温度应在75℃以内。

2、经常检查油标的油位，须保持在高与低油位之间。
