一、泵的用途和适用范围

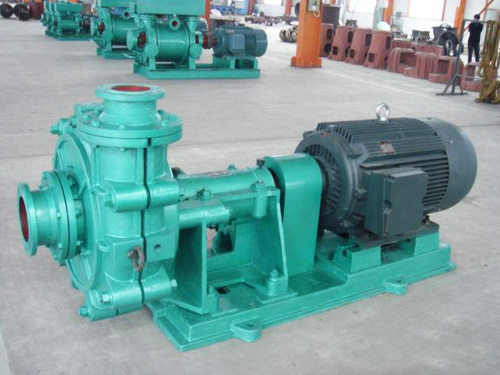

渣浆泵是我公司与泵设计院联合开发的新型节能抗磨蚀泵。该系列泵在水力设计、结构设计以及所用耐磨材料上，综合应用了国内外同类产品的优点并加以创新，具有节能、振动小、噪声低、运行可靠、使用寿命长、维修方便等特点，泵的综合性能居国内水平，大部分泵的效率指标居国内先进水平，可广泛用于电力、冶金、煤炭、建材等行业输送含有固体颗粒的浆体。如火电水力除灰、冶金选矿厂矿浆输送、洗煤厂煤浆及重介输送等。其允许输送的浆体重量浓度Cw为：产品执行标准：GB/T3216-2005

渣浆泵的型号及意义

80---------泵出口直径，mm

36------------叶轮名义直径，cm

泵的结构图、安装、调整与试运行

渣浆泵结构

1、蜗壳      2、叶轮      3、后护板      4、密封圈

5、油封      6、轴承      7、油杯

安装

1、机械密封

机械密封是一种端面密封，具有无泄漏，消耗功率少等特点。

机械密封用于渣浆泵特别需注意以下问题：

①我厂采用的机械密封一般为平衡型双端面专用机械密封，配有冷水短管、压力表。

②我厂采用的机械密封由机械密封件厂为我公司制造，且出厂时已安装调试好，用户可不再进行调试。

③机械密封部分有两个外露管接头，分别为轴封水的进口和出口，其中与泵出口在同一侧的为出水口，另一侧为进水口。

④装机械密封泵使用前；须先接通轴封水，停泵3分钟后方可关闭轴封水。

⑤向用户提供机械密封备件时，按成套件供货。

⑥装机械密封的泵和机械密封备件长期不使用时，机械密封部分应加注满N46号机械油，以防止机械密封部件生锈及内部橡胶件失效。

⑦润滑油的填加要求

稀油润滑的托架应在开车前按油标油线位置加N32（冬季）或N46（夏季）机油。切记无油开车！！

油脂润滑的托架应加注锂基润滑脂2号或3号。

2、泵的调整

泵在安装找正后应进行检查与调整。

（1）叶轮与前护板间隙的检查与调整

（2）电机转向的调整

电机的转向应确保泵的转向与规定方向一致，不得反向旋转，否则会造成叶轮脱扣或损坏其它部件。

电机的转向调整时，应在与泵完全脱开的状态下进行（即不上联轴器柱销或皮带），在确认电机转向符合要求时方能与泵联接，不允许盲目起动电机。

3、泵的试运行

泵机组在安装调整好之后，即可进行试运行，有条件的用户，应首先使用清水进行试运行，运行正常后在输送渣浆。

（1）单级泵的启动

①开启轴封水和冷水，将压力调整到规定值；

②将进口阀门完全开启；

③开启注水阀门向泵内注水（倒灌泵不需注水）；

④将出口阀门开度调整到1/4；

⑤启动机组。待转速正常后，开启出口压力表，若压力正常稳定，即可缓慢开启出口阀门，直到完全开启或满足工况要求为止。

注意：在全开出口阀门的状态下启动泵会造成电机超载；采用关小进口阀门控制流量会造成泵汽蚀，应该避免！！

（2）串联泵的启动

串联泵的输送管路都较长，在设计计算管路扬程时是以全部管路充满浆体运行来考虑的。泵启动时管路并未充满浆体，如果全开阀门则管路扬程很低，泵的瞬时流量偏向大流量，致使电机过载，或造成泵汽蚀振动，引发故障。故应按下述步骤启动为宜：

①关闭出口阀门，全开进口阀门；
